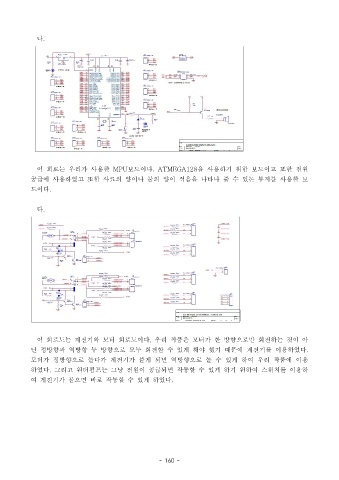

나.
이 회로는 우리가 사용한 MPU 보드이다. ATMEGA128 을 사용하기 위한 보드이고 또한 전원
공급에 사용하였고 또한 사료의 양이나 물의 양이 적음을 나타나 줄 수 있는 부저를 사용한 보
드이다.
다.
이 회로도는 계전기와 모터 회로도이다 우리 작품은 모터가 한 방향으로만 회전하는 것이 아,
닌 정방향과 역방향 두 방향으로 모두 회전할 수 있게 해야 했기 때문에 계전기를 이용하였다.
모터가 정방향으로 돌다가 계전기가 붙게 되면 역방향으로 돌 수 있게 하여 우리 작품에 이용
하였다 그리고 워터펌프는 그냥 전원이 공급되면 작동할 수 있게 하기 위하여 스위치를 이용하.
여 계전기가 붙으면 바로 작동할 수 있게 하였다.
