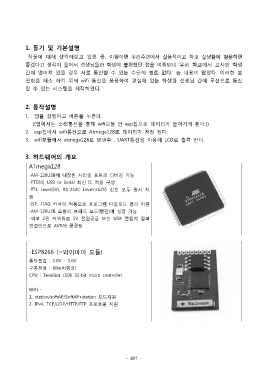

1. 동기 및 기본설명

작품에 대해 생각해보고 있던 중, 이왕이면 우리주변에서 실용적이고 학교 실생활에 활용하면
좋겠다고 생각이 들어서 선생님들과 학생이 불편했던 점을 여쭤보니 ‘우리 학교에서 교사와 학생
간에 떨어져 있을 경우 서로 통신할 수 있는 수단이 별로 없다.‘ 는 내용이 많았다. 이러한 불
편함을 해소 하기 위해 wifi 통신을 응용하여 교실에 있는 학생과 선생님 간에 무선으로 통신

할 수 있는 시스템을 제작하였다.

2. 동작설명

1. 앱을 실행하고 버튼을 누른다.
((앱에서는 소켓통신을 통해 wifi모듈 안 esp칩으로 데이터가 들어가게 된다.))

2. esp칩에서 wifi통신으로 Atmega128로 데이터가 저장 된다.
3. wifi모듈에서 atmega128로 보낸후 , UART통신을 이용해 LCD로 출력 한다.

3. 하드웨어의 개요

ATmega128

-AM-128USB에 내장된 시리얼 포트로 디버깅 기능
-FTDI의 USB to Serial 최신 IC 적용 구성
-TTL Level(5V), RS-232C Level(±12V) 신호 모두 동시 지
원
-ISP, JTAG 커넥터 적용으로 프로그램 다운로드 편리 지원
-AM-128USB 모듈의 브레드 보드(빵판)에 실장 가능
-외부 2핀 커넥터로 5V 전원공급 또는 USB 전원이 점퍼
연결만으로 AVR에 공급됨

-ESP8266 (=와이파이 모듈)

동작전압 : 3.0V - 3.6V
구동전류 : 80mA(평균)
CPU : Tensilica L106 32-bit micro controller

WiFi -
1. station/softAP/SoftAP+station 모드지원
2. IPv4, TCP/UDP/HTTP/FTP 프로토콜 지원
