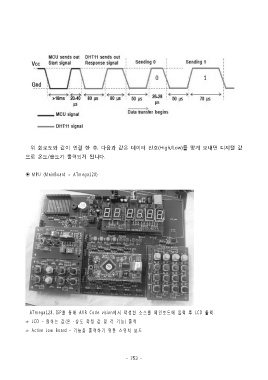

위 회로도와 같이 연결 한 후, 다음과 같은 데이터 신호(High/Low)를 맞게 보내면 디지털 값
으로 온도/습도가 출력되게 됩니다.
◉ M PU (M ainBoard = ATm ega128)
ATm ega128, ISP를 통 해 AVR Code vision에 서 작성한 소스를 메인보드에 입력 후 LCD 출력.
⇒ LCD – 원하는 값(온 ・습도 측정 값 밑 각 기능) 출력
⇒ Active Low Board – 기능을 출력하기 위한 스위치 보드
