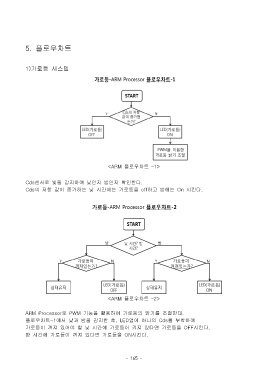

5. 플로우차트

1)가로등 시스템

<ARM 플로우차트 –1>

Cds센서로 빛을 감지하여 낮인지 밤인지 확인한다.
Cds의 저항 값이 증가하는 낮 시간에는 가로등을 off하고 밤에는 On 시킨다.

<ARM 플로우차트 –2>

ARM Processor로 PWM 기능을 활용하여 가로등의 밝기를 조절한다.
플로우차트-1에서 낮과 밤을 감지한 후, LED옆에 하나의 Cds를 부착하여
가로등이 꺼져 있어야 할 낮 시간에 가로등이 켜져 있다면 가로등을 OFF시킨다.
밤 시간에 가로등이 꺼져 있다면 가로등을 ON시킨다.

- 165 -
