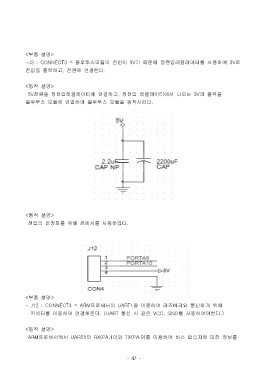

<부품 설명>

-J3 : CONNECT3 = 블루투스모듈의 전원이 3V기 때문에 정전압레귤레이터를 사용하여 3V로
전압을 출력하고, 전원에 연결한다.

<동작 설명>
5V전원을 정전압레귤레이터에 연결하고, 정전압 레귤레이터에서 나오는 3V의 출력을

블루투스 모듈에 연결하여 블루투스 모듈을 동작시킨다.

<동작 설명>
전압의 안정화를 위해 콘덴서를 사용하였다.

<부품 설명>
- J12 : CONNECT4 = ARM프로세서의 UART1을 이용하여 라즈베리와 통신하기 위해
커넥터를 이용하여 연결해준다. (UART 통신 시 같은 VCC, GND를 사용하여야한다.)

<동작 설명>

ARM프로세서에서 UART1의 RX(PA.10)와 TX(PA.9)를 이용하여 버스 탑승자에 대한 정보를
