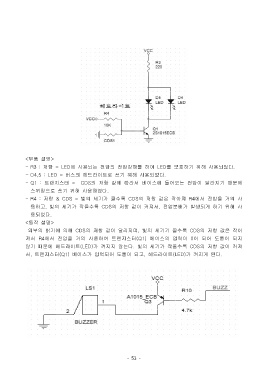

<부품 설명>

- R3 : 저항 = LED에 사용되는 전압의 전압강하를 하여 LED를 보호하기 위해 사용되었다.
- D4,5 : LED = 버스의 헤드라이트로 쓰기 위해 사용되었다.
- Q1 : 트랜지스터 = CDS의 저항 값에 따라서 베이스에 들어오는 전압이 달라지기 때문에
스위칭으로 쓰기 위해 사용하였다.
- R4 : 저항 & CDS = 빛의 세기가 클수록 CDS의 저항 값은 작아져 R4에서 전압을 거의 사
용하고, 빛의 세기가 작을수록 CDS의 저항 값이 커져서, 전압분배가 발생되게 하기 위해 사

용되었다.
<동작 설명>
외부의 밝기에 의해 CDS의 저항 값이 달라지며, 빛의 세기가 클수록 CDS의 저항 값은 작아
져서 R4에서 전압을 거의 사용하여 트랜지스터(Q1) 베이스의 입력이 0이 되어 도통이 되지

않기 때문에 헤드라이트(LED)가 켜지지 않는다. 빛의 세기가 작을수록 CDS의 저항 값이 커져
서, 트랜지스터(Q1) 베이스가 입력되어 도통이 되고, 헤드라이트(LED)가 켜지게 된다.
