Page 607 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

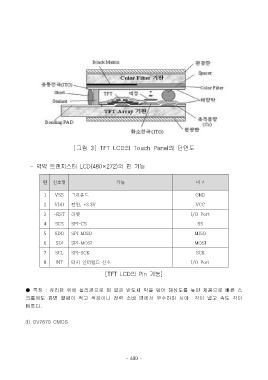

[그림 3] TFT LCD의 Touch Panel의 단면도

- 박막 트랜지스터 LCD(480×272)의 핀 기능

핀 신호명 기능 비고

1 VSS 그라운드 GND

2 VDD 전원, +3.3V VCC
3 - R S T 리 셋 I / O P o r t

4 SCS SPI-CS SS

5 SDO SPI-MISO MISO
6 SDI SPI-MOSI MOSI

7 SCL SPI-SCK SCK

8 INT 터치 인터럽트 신호 I/O Port

[TFT LCD의 Pin 기능]

● 특징 : 유리판 위에 실리콘으로 된 얇은 반도체 막을 덮어 해상도를 높인 제품으로 빠른 스
크롤에도 화면 떨림이 적고 색감이나 전력 소비 면에서 우수하며 시야 각이 넓고 속도 각이
빠르다.

3) OV7670 CMOS

- 600 -
