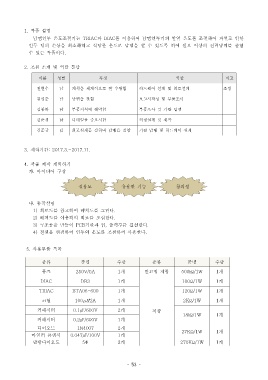

1. 작품 설명
납땜인두 온도조절기는 TRIAC 과 DIAC 를 이용하여 납땜인두기의 발열 온도를 조절하여 과열로 인한
인두 팁의 손상을 최소화하고 적당한 온도로 납땜을 할 수 있도록 하여 필요 이상의 전력낭비를 줄일
수 있는 작품이다.

2. 조원 소개 및 역할 분담

이름 성별 특징 역할 비고

권현우 남 계획을 체계적으로 잘 수행함 하드웨어 설계 및 회로설계 조장

김명준 남 납땜을 잘함 보고서작성 및 부품조사

김종하 남 부품지식에 해박함 부품조사 및 기판 납땜

김준경 남 디테일을 중요시함 외형설계 및 제작

김준규 남 회로설계를 잘하며 납땜을 잘함 기판 납땜 및 하드웨어 설계

3. 제작기간: 2017.3.~2017.11.

4. 작품 제작 계획하기
가 아이디어 구상.

실용도 유용한 기능 창의성

나 동작설명.
1) 회로도를 참고하여 배치도를 그린다.
2) 배치도를 이용하여 회로를 조립한다.
3) 구조물을 만들어 PCB 기판과 입 출력부를 결선한다, .
4) 전원을 연결하여 인두의 온도를 조절하여 사용한다.

5. 사용부품 목록

종류 품명 수량 종류 품명 수량

퓨즈 250V/5A 1 개 반고정 저항 500㏀ /1W 1 개
DIAC DB3 1 개 100 /1WΩ 1 개

TRIAC BTA06-600 1 개 120 /1WΩ 1 개

코일 100/2A 1 개 2K /1WΩ 1 개
커패시터 0.1㎌ /600V 2 개 저항
18㏀ /1W 1 개
커패시터 0.2㎌ /600V 1 개
다이오드 1N4007 2 개
27K /1WΩ 1 개
마일러 콘덴서 0.047㎌ /100V 1 개
발광다이오드 5Φ 2 개 270K /1WΩ 1 개
