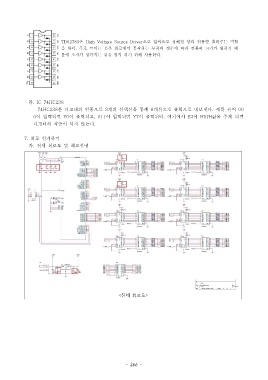

Page 266 - 2

TD62783 은 High Voltage Source Driver 으로 입력으로 정해진 양의 전류만 흘려주는 역할
을 한다 주로 쓰이는 곳은 회로에서 동작하는 부하의 갯수에 따라 전류의 크기가 변하기 때.
문에 소자가 망가지는 것을 방지 하기 위해 사용한다.

라. IC 74HC238
74HC238 은 디코더의 일종으로 3 개의 선택선을 통해 8 개선으로 출력으로 내보낸다 예를 들어. 00
0 이 입력되면 Y0 이 출력되고, 111 이 입력되면 Y7 이 출력된다 여기에서. E3 에 HIGH 값을 주게 되면
디코더의 작동이 되지 않는다.

7. 회로 설계하기
가 전체 회로도 및 회로설명.

< 전체 회로도>
