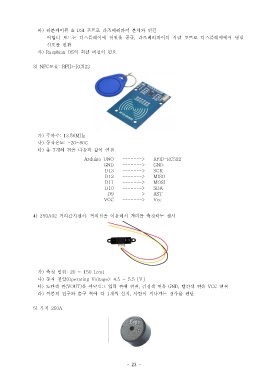

Page 23 - 3-2

바 리본케이블) & DSI 포트로 라즈베리파이 본체와 연결
어댑터 보드는 디스플레이에 전원을 공급 라즈베리파이의 직렬 포트로 디스플레이에서 병렬,
신호를 변환
사) Raspbian OS 의 최신 버전이 필요

3) NFC 모듈: RFID-RC522

가 주파수) : 13.56MHz
나 동작온도) : -20~80C
다 총) 7 개의 핀을 다음과 같이 연결
Arduino UNO -------> RFID-RC522
GND -------> GND
D13 -------> SCK
D12 -------> MISO
D11 -------> MOSI
D10 -------> SDA
D9 -------> RST
VCC -------> Vcc

4) 2Y0A02 거리감지센서 적외선을 이용해서 거리를 측정하는 센서:

가 측정 범위) : 20 ~ 150 [cm]
나 동작 전압) (Operating Voltage): 4.5 ~ 5.5 [V]
다 노란색 핀) (VOUT) 을 아날로그 입력 핀에 연결 검정색 핀을, GND, 빨간색 핀을 VCC 연결
라) 작품의 입구와 출구 쪽에 각 1 개씩 설치 사람이 지나가는 경우를 판단,

5) 부저 250A

- 23 -
