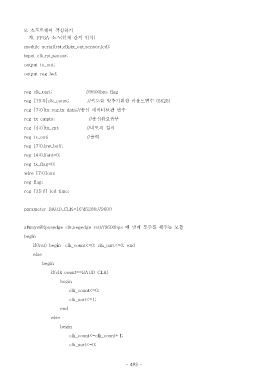

8. 소프트웨어 작성하기
가. FPGA 소스 인체 감지 인식( )
module serial(rst,clk,tx_out,sensor,led);
input clk,rst,sensor;
output tx_out;
output reg led;
reg clk_uart; //9600bps flag
reg [19:0]clk_count; // 속도를 맞추기위한 카운트변수 (5625)
reg [7:0]tx_reg,tx_data;// 송신 데이터보관 변수
reg tx_empty; // 송신완료유무
reg [4:0]tx_cnt; // 비트의 길이
reg tx_out; // 출력
reg [7:0]sw_buff;
reg [4:0]font=0;
reg tx_flag=0;
wire [7:0]out;
reg flag;
reg [35:0] led_time;
parameter BAUD_CLK=16'd5208;//9600
always@(posedge clk,negedge rst)//9600bps 에 맞게 분주를 해주는 모듈
begin
if(!rst) begin clk_count<=0; clk_uart<=0; end
else
begin
if(clk_count==BAUD_CLK)
begin
clk_count<=0;
clk_uart<=1;
end
else
begin
clk_count<=clk_count+1;
clk_uart<=0;
- 493 -
