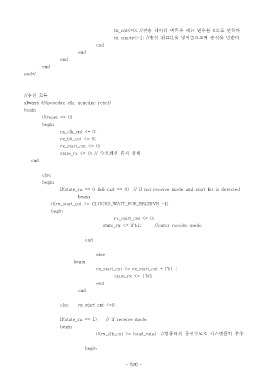

tx_cnt<=0; // 전송 데이터 비트수 세는 변수를 0 으로 만든다
tx_empty<=1; // 송신 완료 을 넣어줌으로써 송신을 멈춘다(1
end
end
end
end
end*/
// 수신 모듈
always @(posedge clk, negedge reset)
begin
if(reset == 0)
begin
rx_clk_cnt <= 0;
rx_bit_cnt <= 0;
rx_start_cnt <= 0;
state_rx <= 0; // 수신회선 휴지 상태
end
else
begin
if(state_rx == 0 && rxd == 0) // if not receive mode and start bit is detected
begin
if(rx_start_cnt >= CLOCKS_WAIT_FOR_RECEIVE -1)
begin
rx_start_cnt <= 0;
state_rx <= 1'b1; //enter receive mode
end
else
begin
rx_start_cnt <= rx_start_cnt +1'b1 ;
state_rx <= 1'b0;
end
end
else rx_start_cnt <=0;
if(state_rx == 1) // if receive mode
begin
if(rx_clk_cnt >= baud_rate) // 컴퓨터의 통신속도로 시스템클럭 분주
begin
