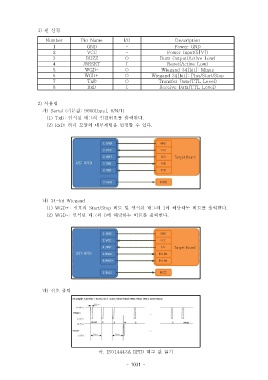

Page 1031 - 3-3

1) 핀 설정
Number Pin Name I/O Description
1 GND - Power GND
2 VCC - Power Input(5[V])
3 BUZZ O Buzz Output(Active Low)
4 /RESET I Reset(Active Low)
5 WGD- O Wiegand 34[bit]: Minus
6 WGD+ O Wiegand 34[bit]: Plus/Start/Stop
7 TxD O Transfer Data(TTL Level)
8 RxD I Receive Data(TTL Level)

2) 사용법
가) Serial ( 기본값: 9600[bps], 8/N/1)
(1) TxD: 인식된 태그의 일련번호를 출력한다.
(2) RxD: 리더 모듈의 내부세팅을 변경할 수 있다.

나) 34-bit Wiegand
(1) WGD+: 신호의 Start/Stop 비트 및 인식된 태그의 1 에 해당하는 비트를 출력한다.
(2) WGD-: 인식된 태그의 0 에 해당하는 비트를 출력한다.

다 신호 출력)

카. ISO14443A RFID 태그 값 읽기
