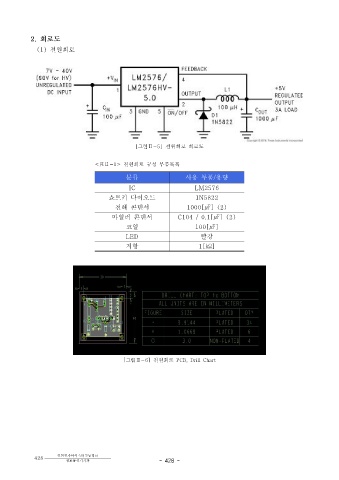

2. 회로도
(1) 전원회로

[그림Ⅱ -5] 전원회로 회로도

< 표Ⅱ -1> 전원회로 구성 부품목록
분류 사용 부품 용량/
IC LM2576

쇼트키 다이오드 1N5822
전해 콘덴서 1000[㎌ ] (2)
마일러 콘덴서 C104 / 0.1[㎌ ] (2)
코일 100[㎌ ]
LED 빨강
저항 1[㏀ ]

[그림 -6] Ⅱ 전원회로 PCB, Drill Chart
