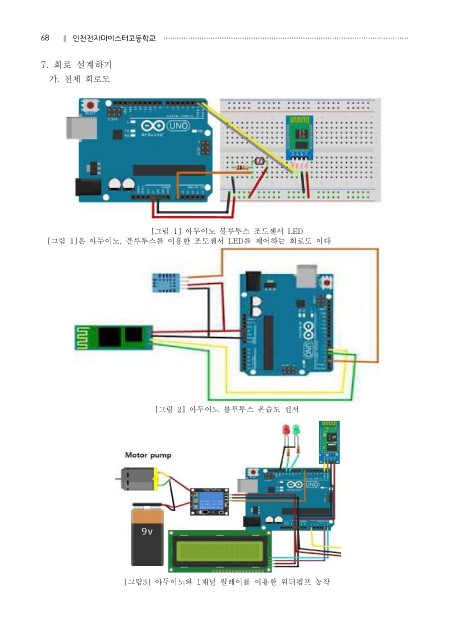

7. 회로 설계하기
가. 전체 회로도

[그림 1] 아두이노 블루투스 조도센서 LED
[그림 1]은 아두이노, 블루투스를 이용한 조도센서 LED를 제어하는 회로도 이다

[그림 2] 아두이노 블루투스 온습도 센서

[그림3] 아두이노와 1채널 릴레이를 이용한 워터펌프 동작
