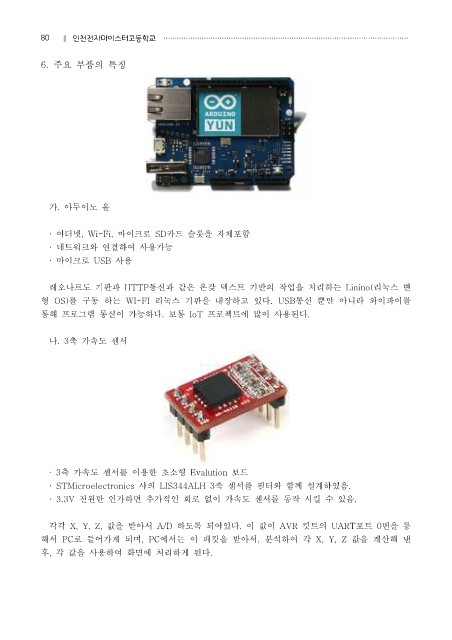

Page 86 - MDP2020-1

| 인천전자마이스터고등학교 ·············································································································
80

6. 주요 부품의 특징

가. 아두이노 윤

· 이더넷, Wi-Fi, 마이크로 SD카드 슬롯을 자체포함
· 네트워크와 연결하여 사용가능
· 마이크로 USB 사용

레오나르도 기판과 HTTP통신과 같은 온갖 텍스트 기반의 작업을 처리하는 Linino(리눅스 변

형 OS)를 구동 하는 WI-FI 리눅스 기판을 내장하고 있다. USB통신 뿐만 아니라 와이파이를
통해 프로그램 통신이 가능하다. 보통 IoT 프로젝트에 많이 사용된다.

나. 3축 가속도 센서

· 3축 가속도 센서를 이용한 초소형 Evalution 보드
· STMicroelectronics 사의 LIS344ALH 3축 센서를 필터와 함께 설계하였음.
· 3.3V 전원만 인가하면 추가적인 회로 없이 가속도 센서를 동작 시킬 수 있음.

각각 X, Y, Z, 값을 받아서 A/D 하도록 되어있다. 이 값이 AVR 킷트의 UART포트 0번을 통
해서 PC로 들어가게 되며, PC에서는 이 패킷을 받아서, 분석하여 각 X, Y, Z 값을 계산해 낸
후, 각 값을 사용하여 화면에 처리하게 된다.
