- 응답속도가 빠르다.
- 감도 파장이 넓다.
- 저조도에서 고조도까지 광전류의 직선성이 양호하다.
- 플래너 구조이기때문에 diode특성이 좋고 부하를 걸었을때의 동작특성이 우수하다.

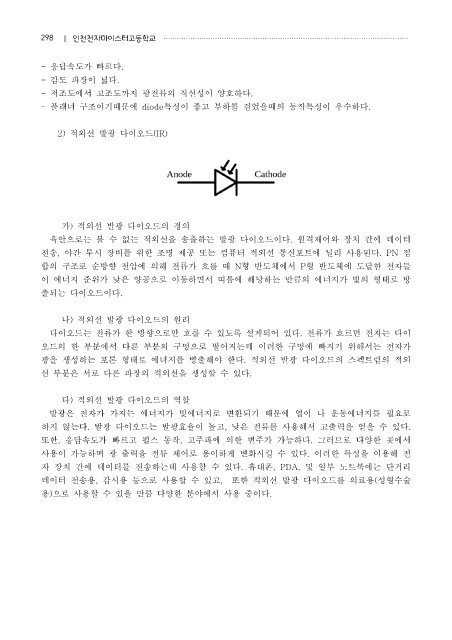

2) 적외선 발광 다이오드(IR)
가) 적외선 발광 다이오드의 정의
육안으로는 볼 수 없는 적외선을 송출하는 발광 다이오드이다. 원격제어와 장치 간에 데이터
전송, 야간 투시 장비를 위한 조명 제공 또는 컴퓨터 적외선 통신포트에 널리 사용된다. PN 접
합의 구조로 순방향 전압에 의해 전류가 흐를 때 N형 반도체에서 P형 반도체에 도달한 전자들
이 에너지 준위가 낮은 양공으로 이동하면서 띠틈에 해당하는 만큼의 에너지가 빛의 형태로 방
출되는 다이오드이다.
나) 적외선 발광 다이오드의 원리
다이오드는 전류가 한 방향으로만 흐를 수 있도록 설계되어 있다. 전류가 흐르면 전자는 다이
오드의 한 부분에서 다른 부분의 구멍으로 떨어지는데 이러한 구멍에 빠지기 위해서는 전자가
광을 생성하는 포톤 형태로 에너지를 방출해야 한다. 적외선 발광 다이오드의 스펙트럼의 적외
선 부분은 서로 다른 파장의 적외선을 생성할 수 있다.
다) 적외선 발광 다이오드의 역할
발광은 전자가 가지는 에너지가 빛에너지로 변환되기 때문에 열이 나 운동에너지를 필요로
하지 않는다. 발광 다이오드는 발광효율이 높고, 낮은 전류를 사용해서 고출력을 얻을 수 있다.
또한, 응답속도가 빠르고 펄스 동작, 고주파에 의한 변주가 가능하다. 그러므로 다양한 곳에서
사용이 가능하며 광 출력을 전류 제어로 용이하게 변화시킬 수 있다. 이러한 특성을 이용해 전
자 장치 간에 데이터를 전송하는데 사용할 수 있다. 휴대폰, PDA, 및 일부 노트북에는 단거리
데이터 전송용, 감시용 등으로 사용할 수 있고, 또한 적외선 발광 다이오드를 의료용(성형수술
용)으로 사용할 수 있을 만큼 다양한 분야에서 사용 중이다.
