9V 버스로 되어있는 부분은 전원회로를 이용하여 연결하여 주었다. 전원회로는 아래
와 같다.

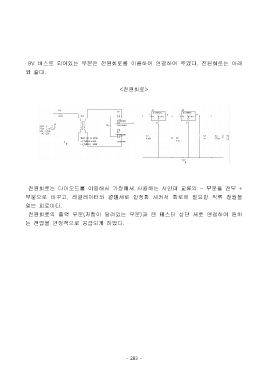

<전원회로>
전원회로는 다이오드를 이용해서 가정에서 사용하는 사인파 교류의 - 부분을 전부 +
부분으로 바꾸고, 레귤레이터와 콘덴서로 안정화 시켜서 회로에 필요한 직류 전원을
얻는 회로이다.
전원회로의 출력 부분(저항이 달려있는 부분)과 랜 테스터 상단 서로 연결하여 원하
는 전압을 안정적으로 공급되게 하였다.
