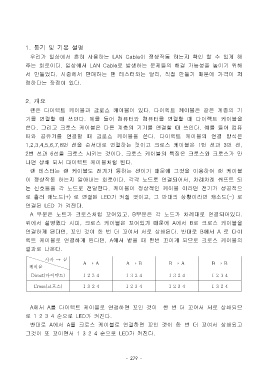

1. 동기 및 기본 설명

우리가 일상에서 흔히 사용하는 LAN Cable이 정상작동 하는지 확인 할 수 있게 해
주는 회로이다. 일상에서 LAN Cable로 발생하는 문제들의 해결 가능성을 높이기 위해

서 만들었다. 시중에서 판매하는 랜 테스터와는 달리, 직접 만들기 때문에 가격이 저
렴하다는 장점이 있다.

2. 개요

랜은 다이렉트 케이블과 크로스 케이블이 있다. 다이렉트 케이블은 같은 계층의 기
기를 연결할 때 쓰인다. 예를 들어 컴퓨터와 컴퓨터를 연결할 때 다이렉트 케이블을

쓴다. 그리고 크로스 케이블은 다른 계층의 기기를 연결할 때 쓰인다. 예를 들어 컴퓨
터와 공유기를 연결할 때 크로스 케이블을 쓴다. 다이렉트 케이블의 연결 방식은
1,2,3,4,5,6,7,8번 선을 순서대로 연결하는 것이고 크로스 케이블은 1번 선과 3번 선,

2번 선과 6선을 크로스 시키는 것이다. 크로스 케이블의 특징은 크로스와 크로스가 만
나면 상쇄 되서 다이렉트 케이블처럼 된다.

랜 테스터는 랜 케이블도 전기가 통하는 선이기 때문에 그것을 이용하여 랜 케이블
이 정상작동 하는지 알아내는 회로이다. 각각 노드로 연결되어서, 차례차례 쉬프트 되
는 신호들을 각 노드로 전달한다. 케이블이 정상적인 케이블 이라면 전기가 성공적으

로 흘러 애노드(+) 로 연결된 LED가 켜질 것이고, 그 반대의 상황이라면 캐소드(-) 로
연결된 LED 가 켜진다.

A 부분은 노트가 크로스처럼 꼬여있고, B부분은 각 노드가 차례대로 연결되어있다.
위에서 설명했다 시피, 크로스 케이블은 꼬여있기 때문에 A에서 B로 크로스 케이블을
연결하게 된다면, 꼬인 것이 한 번 더 꼬여서 서로 상쇄된다. 반대로 B에서 A 로 다이

렉트 케이블로 연결하게 된다면, A에서 받을 때 한번 꼬이게 되므로 크로스 케이블의
결과로 나온다.

A에서 A를 다이렉트 케이블로 연결하면 꼬인 것이 한 번 더 꼬여서 서로 상쇄되므

로 1 2 3 4 순으로 LED가 켜진다.
반대로 A에서 A를 크로스 케이블로 연결하면 꼬인 것이 한 번 더 꼬여서 상쇄되고

그것이 또 꼬이면서 1 3 2 4 순으로 LED가 켜진다.
