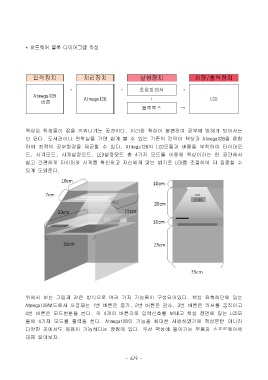

Page 686 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

* 하드웨어 블록 다이어그램 작성

입력장치 처리장치 실행장치 저장/출력장치

→ → 초음파센서 →
Atmega128 Atmega128 ↓ LCD
버튼
블루투스 →

책상은 학생들이 꿈을 키워나가는 공간이다. 이러한 책상이 불편하여 공부에 방해가 되어서는
안 된다. 도서관이나 면학실을 가면 쉽게 볼 수 있는 기존의 칸막이 책상과 Atmega128을 융합
하여 최적의 공부환경을 제공할 수 있다. Atmega128의 LCD모듈과 버튼을 부착하여 타이머모
드, 시계모드, 시계설정모드, LED설정모드 총 4가지 모드를 이용해 책상이라는 한 공간에서
쉽고 간편하게 타이머와 시계를 확인하고 자신에게 맞는 밝기로 LED를 조절하여 더 집중할 수
있게 도와준다.

위에서 보는 그림과 같은 방식으로 여러 가지 기능들이 구성되어있다. 책상 좌측하단에 있는
Atmega128보드에서 사용되는 1번 버튼은 증가, 2번 버튼은 감소, 3번 버튼은 커서를 움직이고
4번 버튼은 모드변환을 한다. 이 4개의 버튼으로 입력신호를 보내고 책상 정면에 있는 LCD모
듈에 4가지 모드를 출력을 한다. Atmega128의 기능을 최대한 사용하였기에 책상뿐만 아니라
다양한 곳에서도 응용이 가능하다는 장점이 있다. 우선 책상에 들어가는 부품과 소프트웨어에

대해 알아보자.

- 679 -
