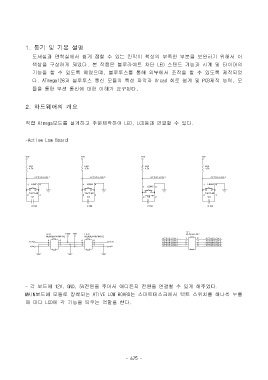

Page 682 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

1. 동기 및 기본 설명

도서실과 면학실에서 쉽게 접할 수 있는 칸막이 책상의 부족한 부분을 보완하기 위해서 이
책상을 구상하게 되었다. 본 작품은 블루라이트 차단 LED 스탠드 기능과 시계 및 타이머의
기능을 할 수 있도록 하였으며, 블루투스를 통해 외부에서 조작을 할 수 있도록 제작되었

다. ATmega128과 블루투스 통신 모듈의 특성 파악과 Orcad 회로 설계 및 PCB제작 능력, 모
듈을 통한 무선 통신에 대한 이해가 요구된다.

2. 하드웨어의 개요

직접 Atmega보드를 설계하고 주문제작하여 LED, LCD등과 연결할 수 있다.

-Active Low Board

+5V +5V +5V +5V

LR1 LR2 LR3 LR4
4.7k 4.7k 4.7k 4.7k
ACTIVE-LOW 1 ACTIVE-LOW 2 ACTIVE-LOW 3 ACTIVE-LOW 4
1 LSW1 4 1 LSW2 4 1 LSW4 4
1 LSW3 4
TACT-4P TACT-4P TACT-4P
2 3 2 3 TACT-4P 2 3
C1 C2 2 C3 3 C4
C104 C104 C104 C104

LJ1
LPJ1 +12V +5V LPJ2 HEADER 4X2
HEADER3&PIN3X2 HEADER3&PIN3X2
ACTIVE-LOW 1 1 2 ACTIVE-LOW 1
6 5 6 5 ACTIVE-LOW 2 3 4 ACTIVE-LOW 2
+12V 4 3 4 3 +12V ACTIVE-LOW 3 5 6 ACTIVE-LOW 3
2 1 2 1 ACTIVE-LOW 4 7 8 ACTIVE-LOW 4
+5V +5V

- 각 보드에 12V, GND, 5V전원을 주어서 어디든지 전원을 연결할 수 있게 해주었다.
MAIN보드에 모듈로 장착되는 ATIVE LOW BOARD는 스마트데스크에서 텍트 스위치를 하나씩 누를
때 마다 LCD에 각 기능을 띄우는 역할을 한다.
