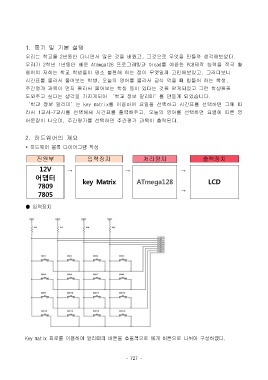

Page 734 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

1. 동기 및 기본 설명

우리는 학교를 2년동안 다니면서 많은 것을 배웠고, 그것으로 무엇을 만들까 생각해보았다.
우리가 2학년 1년동안 배운 Atmega128 프로그래밍과 Orcad를 이용한 PCB제작 능력을 적극 활
용하여 저희는 학교 학생들이 평소 불편해 하는 점이 무엇일까 고민해보았고, 그러다보니

시간표를 몰라서 물어보는 학생, 오늘의 영어를 몰라서 급식 먹을 때 힘들어 하는 학생,
주간평가 과목이 먼지 몰라서 물어보는 학생 등이 있다는 것을 알게되었고 그런 학생들을
도와주고 싶다는 생각을 가지게되어 ‘학교 정보 알리미’를 만들게 되었습니다.
‘학교 정보 알리미’는 key matrix를 이용하여 요일을 선택하고 시간표를 선택하면 그에 따
라서 1교시~7교시를 선택해서 시간표를 출력해주고, 오늘의 영어를 선택하면 요일에 따른 영

어문장이 나오며, 주간평가를 선택하면 주간평가 과목이 출력된다.

2. 하드웨어의 개요

* 하드웨어 블록 다이어그램 작성

전원부 입력장치 처리장치 출력장치

12V → → →
어댑터
7809 key Matrix ATmega128 LCD
7805 →

● 입력장치

Key matix 회로를 이용하여 알리미의 버튼을 효율적으로 16개 버튼으로 나뉘어 구성하였다.

- 727 -
