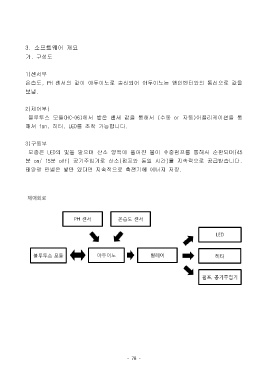

3. 소프트웨어 개요
가. 구성도
1)센서부
온습도, PH 센서의 값이 아두이노로 송신되어 아두이노는 앱인벤터와의 통신으로 값을
보냄.
2)제어부)
블루투스 모듈(HC-06)에서 받은 센서 값을 통해서 (수동 or 자동)어플리케이션을 통
해서 fan, 히터, LED를 조작 가능합니다.
3)구동부
모종은 LED의 빛을 받으며 산소 양액이 풀어진 물이 수중펌프를 통해서 순환되며(45
분 on/ 15분 off) 공기주입기로 산소(펌프와 동일 시간)를 지속적으로 공급받습니다.
태양광 판넬은 빛만 있다면 지속적으로 축전기에 에너지 저장.
