Page 257 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

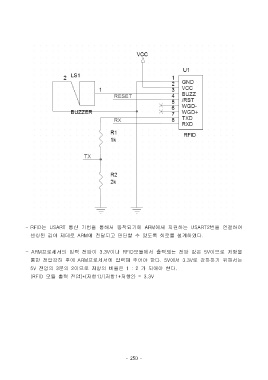

- RFID는 USART 통신 기법을 통해서 동작되기에 ARM에서 지원하는 USART2번을 연결하여
센싱된 값이 제데로 ARM에 전달되고 판단할 수 있도록 회로를 설계하였다.

- ARM프로세서의 입력 전압이 3.3V이나 RFID모듈에서 출력되는 전압 값은 5V이므로 저항을
통한 전압강하 후에 ARM프로세서에 입력해 주어야 한다. 5V에서 3.3V로 강하하기 위해서는

5V 전압의 3분의 2이므로 저항의 비율은 1 : 2 가 되어야 한다.
(RFID 모듈 출력 전압)*(저항1)/(저항1+저항2) = 3.3V

- 250 -
