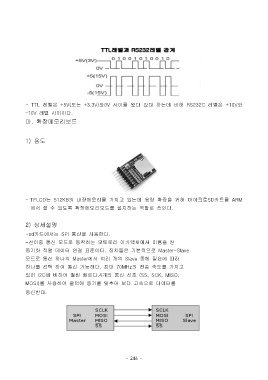

Page 253 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

- TTL 레벨은 +5V(또는 +3.3V)와0V 사이를 왔다 갔다 하는데 비해 RS232C 레벨은 +10V와

–10V 레벨 사이이다.
마. 확장메모리보드

1) 용도

- TFLCD는 512KB의 내장메모리를 가지고 있는데 용량 확장을 위해 마이크로SD카드를 ARM
에서 쓸 수 있도록 확장메모리보드를 설치하는 역할로 쓰인다.

2) 상세설명

-sd카드에서는 SPI 통신을 사용한다.
-전이중 통신 모드로 동작하는 모토로라 아키텍처에서 이름을 딴

동기화 직렬 데이터 연결 표준이다. 장치들은 기본적으로 Master-Slave
모드로 통신 하나의 Master에서 여러 개의 Slave 중에 필요에 따라
하나를 선택 하여 통신 가능하다. 최대 70MHz의 전송 속도를 가지고

있어 I2C에 비하여 훨씬 빠르다.4개의 통신 신호 (SS, SCK, MISO,
MOSI)를 사용하여 클럭에 동기를 맞추어 보다 고속으로 데이터를
통신한다.
