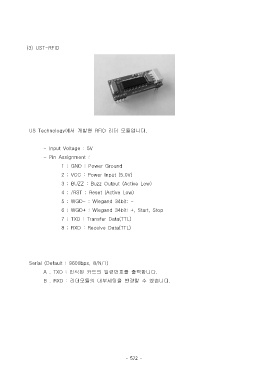

(3) UST-RFID
US Technology에서 개발한 RFID 리더 모듈입니다.
- Input Voltage : 5V
- Pin Assignment :
1 ; GND : Power Ground
2 ; VCC : Power Input (5.0V)
3 ; BUZZ : Buzz Output (Active Low)
4 ; /RST ; Reset (Active Low)
5 ; WGD- : Wiegand 34bit: -
6 ; WGD+ : Wiegand 34bit: +, Start, Stop
7 ; TXD : Transfer Data(TTL)
8 ; RXD : Receive Data(TTL)
Serial (Default : 9600bps, 8/N/1)
A . TXD : 인식된 카드의 일련번호를 출력합니다.
B . RXD : 리더모듈의 내부세팅을 변경할 수 있습니다.
