코드를 Atmega128 안에 다운로드 시켜준다.

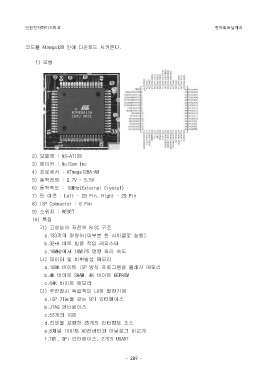

1) 모형

2) 모델명 : NS-AT128

3) 메이커 : NulSom Inc
4) 프로세서 : ATmega128A-AU
5) 동작전원 : 2.7V ~ 5.5V
6) 동작속도 : 16MHz(External Crystal)

7) 핀 아웃 : Left – 29 Pin, Right – 29 Pin
8) ISP Connector : 6 Pin
9) 스위치 : RESET
10) 특징
가) 고성능의 저전력 RISC 구조
a.133개의 명령어(대부분 한 사이클로 실행)

b.32*8 비트 범용 작업 레지스터
c.16MHz에서 16MIPS 명령 처리 속도
나) 데이터 및 비휘발성 메모리
a.128K 바이트 ISP 방식 프로그램용 플래시 메모리

b.4K 바이트 SRAM, 4K 바이트 EEPROM
c.64K 바이트 메모리
다) 주변장치 독립적인 내장 발진기에
a.ISP 기능을 갖는 SPI 인터페이스
b.JTAG 인터페이스
c.53개의 IO핀

d.리셋을 포함한 35개의 인터럽트 소스
e.8채널 10비트 AD컨버터와 아날로그 비교기
f.TWI, SPI 인터페이스, 2개의 USART
