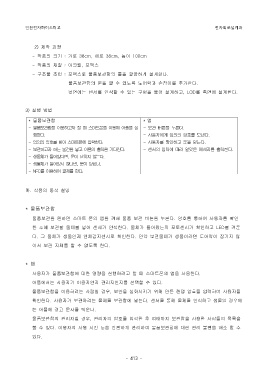

Page 420 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

인천전자마이스터고 전자회로설계과

2) 제작 과정

- 작품의 크기 : 가로 38cm, 세로 38cm, 높이 100cm
- 작품의 재질 : 아크릴, 포맥스

- 구조물 조립 : 포맥스로 물품보관함의 틀을 깔끔하게 설계한다.
물품보관함의 문을 열 수 있도록 도어락과 손잡이를 추가한다.

뒷면에는 센서를 인식할 수 있는 구멍을 뚫어 설계하고, LCD를 측면에 설계한다.

3) 실행 방법

* 물품보관함 * 앱
- 물품보관함을 이용하고자 할 때 스마트폰을 이용해 어플을 실 - 보관 버튼을 누른다.
행한다. - 사용자에게 임의의 암호를 보낸다.
- 임의의 암호를 받아 스마트폰에 입력한다. - 사용자를 확인하고 문을 닫는다.
- 보관하고자 하는 물건을 넣고 어플의 출력을 기다린다. - 센서의 입력에 따라 알맞은 메시지를 출력한다.
- 생물체가 들어있다면, 문이 닫히지 않는다.
- 생물체가 들어있지 않다면, 문이 닫힌다.
- NFC를 이용하여 결제를 한다.

마. 작품의 동작 설명

* 물품보관함

물품보관을 원하면 스마트 폰의 앱을 켜서 물품 보관 버튼을 누른다. 암호를 통하여 사용자를 확인
한 후에 보관할 물체를 넣어 센서가 인식한다. 물체가 들어왔는지 포토센서가 확인하고 LED를 켜준

다. 그 물체가 생물인지 인체감지센서로 확인한다. 만약 보관물체가 생물이라면 도어락이 잠기지 않
아서 보관 자체를 할 수 없도록 한다.

* 앱

사용자가 물품보관함에 대한 명령을 실행하려고 할 때 스마트폰의 앱을 사용한다.

어플에서는 사용자가 이용자인지 관리자인지를 선택할 수 있다.
물품보관함을 이용하려는 사람일 경우, 보안을 심화시키기 위해 만든 랜덤 암호를 입력하여 사용자를

확인한다. 사용자가 보관하려는 물체를 보관함에 넣는다. 센서를 통해 물체를 인식하고 생물일 경우에
는 어플에 경고 문자를 띄운다.

물품보관함의 관리자일 경우, 관리자의 암호를 입력한 후 여태까지 보관함을 사용한 사람들의 목록을
볼 수 있다. 이용자의 사용 시간 등을 간편하게 관리하여 물품보관함에 대한 관리 불편을 해소 할 수

있다.

- 413 -
