인천전자마이스터고 전자회로설계과

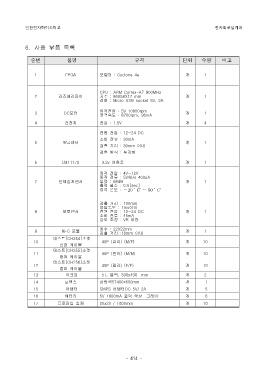

6. 사용 부품 목록

순번 품명 규격 단위 수량 비고

1 FPGA 모델명 : Cyclone 4e 개 1

CPU : ARM Cortex-A7 900MHz
2 라즈베리파이 치수 : 85X56X17 mm 개 1
전원 : Micro USB socket 5V, 2A

입력전압 : 5V 10800rpm
3 D C 모 터 정격속도 : 8700rpm, 96mA 개 1

4 건전지 전압 : 1.5V 개 4
전원 전압 : 12~24 DC
소비 전류 : 30mA
5 말굽센서 개 1
검출 거리 : 30mm 이내
검출 방식 : 투과형
6 LM1117S 3.3v 변환용 개 1

정격 전압 : 4V~12V
동작 전류 : 5V에서 400uA
7 인체감지센서 입력 : 68dB 개 1
출력 펄스 : 0.5[sec]
정격 온도 :   ~ 

검출 거리 : 100mm
응답속도 : 1ms이하
8 포토센서 전원 전압 : 12~24 DC 개 1
소비 전류 : 45mA
감도 조정 : VR 내장

9 N F C 모 듈 치수 : 22X22mm 개 1
검출 거리 :10mm 이내
테스트[CH254]소켓
10 40P (칼라) (M/F) 개 10
점퍼 케이블
테스트[CH255]소켓
11 40P (칼라) (M/M) 개 10
점퍼 케이블
테스트[CH256]소켓
12 40P (칼라) (F/F) 개 10
점퍼 케이블
13 아크릴 5T, 블랙, 300x400 mm 개 2
14 포맥스 파랑색5T400*600mm 개 1
15 어댑터 SMPS 어댑터DC 5V/ 2A 개 5
16 배터리 5V 1800mA 출력 색상 그레이 개 6
17 프로파일 일체 20x20 / 1000mm 개 10
