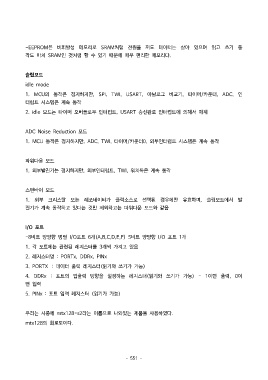

-EEPROM은  비휘발성  메모리로  SRAM처럼  전원을  꺼도  데이터는  살아  있으며  읽고  쓰기  동

            작도  마치  SRAM인  것처럼  할  수  있기  때문에  매우  편리한  메모리다.



            슬립모드

            idle  mode
            1.  MCU의  동작은  정지하지만,  SPI,  TWI,  USART,  아날로그  비교기,  타이머/카운터,  ADC,  인

            터럽트  시스템은  계속  동작
            2.  idle  모드는  타이머  오버플로우  인터럽트,  USART  송신완료  인터럽트에  의해서  해제




            ADC  Noise  Reduction  모드
            1.  MCU  동작은  정지하지만,  ADC,  TWI,  타이머/카운터0,  외부인터럽트  시스템은  계속  동작




            파워다운  모드
            1.  외부발진기는  정지하지만,  외부인터럽트,  TWI,  워치독은  계속  동작




            스탠바이  모드

            1.  외부  크리스탈  또는  레조네이터가  클럭소스로  선택된  경우에만  유효하며,  슬립모드에서  발
            진기가  계속  동작하고  있다는  것만  제외하고는  파워다운  모드와  같음



            I/O  포트

            -8비트  양방향  병렬  I/O포트  6개(A,B,C,D,E,F)  5비트  양방향  I/O  포트  1개

            1.  각  포트에는  관련된  레지스터를  3개씩  가지고  있음
            2.  레지스터명  :  PORTx,  DDRx,  PINx

            3.  PORTX   :  데이터  출력  레지스터(읽기와  쓰기가  가능)

            4.  DDRx  :  포트의  입출력  방향을  설정하는  레지스터(읽기와  쓰기가  가능)  -  1이면  출력,  0이
            면  입력

            5.  PINx  :  포트  입력  레지스터  (읽기가  가능)



            우리는  시중에  mtx128-s2라는  이름으로  나와있는  제품을  사용하였다.

            mtx128의  회로도이다.







                                                         -  551  -
