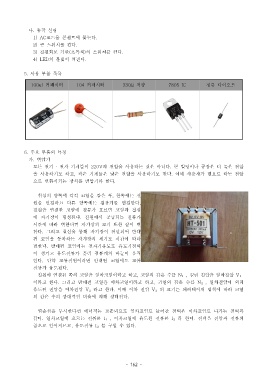

Page 162 - 1

나 동작 설명.
1) AC 코드를 콘센트에 꽂는다.
2) 큰 스위치를 켠다.
3) 전원회로 기판 초록색 의 스위치를 켠다( ) .
4) LED 의 불빛이 켜진다.

5. 사용 부품 목록

100uf 커패시터 104 커패시터 330Ω 저항 7805 IC 정류 다이오드

6. 주요 부품의 특징
가 변압기.
모든 전기 · 전자 기계들이 220V 의 전압을 사용하는 것은 아니다 큰 빌딩이나 공장은 더 높은 전압.
을 사용하기도 하고 작은 기계들은 낮은 전압을 사용하기도 한다 이때 사용자가 필요로 하는 전압, .
으로 변환시키는 장치를 변압기라 한다.

철심의 양쪽에 각각 코일을 감은 후 한쪽에는 전,
원을 연결하고 다른 한쪽에는 검류계를 연결한다.
전원을 연결한 코일에 전류가 흐르면 코일과 철심
에 자기장이 형성된다. 전원에서 공급되는 전류가
시간에 따라 변한다면 자기장의 크기 또한 같이 변
한다 그리고 철심을 통해 자기장이 전달되어 반대.
편 코일을 통과하는 자기장의 세기도 시간에 따라
변한다 반대편 코일에는 전자기유도로 유도기전력.
이 생기고 유도전류가 흘러 검류계의 바늘이 움직
인다. 만약 교류전원이라면 반대편 코일에도 교류
전류가 유도된다.
전원이 연결된 쪽의 코일을 일차코일이라고 하고 코일의 감은 수를, N ,₁ 걸린 전압을 일차전압 V₁
이라고 한다. 그리고 반대편 코일을 이차코일이라고 하고 코일의 감은 수를, N ,₂ 일차전압에 의해
유도된 전압을 이차전압 V₂ 라고 한다 이때 이차 전압. V₂ 의 크기는 패러데이의 법칙에 따라 코일
의 감은 수의 상대적인 비율에 의해 정해진다.

열손실을 무시한다면 에너지는 보존되므로 일차코일로 들어간 전력은 이차코일로 나가는 전력과
같다 일차코일에 흐르는 전류를. I ,₁ 이차코일에 유도된 전류를 I₂ 라 한다 전력은 전압과 전류의.
곱으로 얻어지므로 유도전류, I₂ 를 구할 수 있다.
