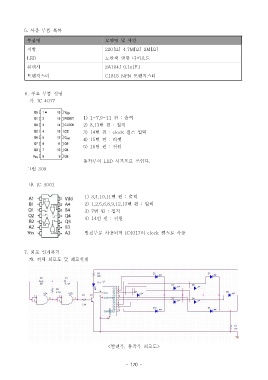

Page 170 - 1

5. 사용 부품 목록
부품명 모델명 및 사양

저항 220[ ] 4.7M[ ] 2M[ ]Ω Ω Ω

LED 노란색 발광 다이오드
콘덴서 2A104J 0.1u[F]
트랜지스터 C1815 NPN 트랜지스터

6. 주요 부품 설명
가. IC 4017

1) 1~7,9~11 핀 : 출력
2) 8,13 번 핀 : 접지
3) 14 번 핀 : clock 펄스 입력
4) 15 번 핀 : 리셋
5) 16 번 핀 : 전원

동작부의 LED 시프트로 쓰인다.
그림 309

나. IC 4001

1) 3,4,10,11 번 핀 : 출력
2) 1,2,5,6,8,9,12,13 번 핀 : 입력
3) 7 번 핀 : 접지
4) 14 번 핀 : 전원

발진부로 사용되며 IC4017 의 clock 펄스로 사용

7. 회로 설계하기
가 전체 회로도 및 회로설계.

< 발진부 동작부 회로도, >
