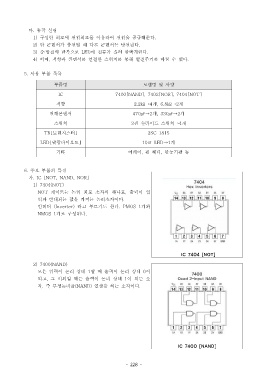

Page 228 - 1

다 동작 설명.
1) 구성한 회로에 전원회로를 이용하여 전원을 공급해준다.
2) 한 콘덴서가 충전될 때 다른 콘덴서는 방전된다.
3) 충 방전의 반복으로 LED∙ 에 전류가 흘러 깜빡거린다.
4) 이때 저항과 콘덴서를 연결한 스위치를 통해 발진주기를 바꿀 수 있다, .

5. 사용 부품 목록

부품명 모델명 및 사양

IC 7400[NAND], 7402[NOR], 7404[NOT]
저항 2.2㏀→ 4 개, 6.8㏀→ 2 개

전해콘덴서 470㎌→ 2 개, 330㎌→ 2 개

스위치 3 핀 슬라이드 스위치 4→ 개
TR[ 트렌지스터] 2SC 1815

LED[ 발광다이오드] 10∅ LED→ 1 개

기타 어레이 핀 헤더 만능기판 등, ,

6. 주요 부품의 특징

가. IC [NOT, NAND, NOR]
1) 7404(NOT)
NOT 게이트는 논리 회로 소자의 하나로 출력이 입,

력과 반대되는 값을 가지는 논리소자이다.
인버터 (Inverter) 라고 부르기도 한다. PMOS 1 개와
NMOS 1 개로 구성된다.

IC 7404 [NOT]

2) 7400(NAND)
모든 입력이 논리 상태 1 일 때 출력이 논리 상태 0 이
되고 그 이외일 때는 출력이 논리 상태, 1 이 되는 소

자 즉 부정논리곱. (NAND) 연산을 하는 소자이다.

IC 7400 [NAND]
