7. 회로 설계하기
가 전체 회로도 및 회로설명.

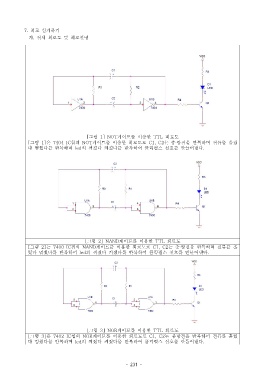

[ 그림 1] NOT 게이트를 이용한 TTL 회로도
[ 그림 1] 은 7404 IC 칩의 NOT 게이트를 이용한 회로도로 C1, C2 는 충 방전을 반복하며 전류를 흘렸∙
다 멈췄다를 반복하며 led 의 꺼졌다 켜졌다를 반복하여 클럭펄스 신호를 만들어낸다.

[ 그림 2] NAND 게이트를 이용한 TTL 회로도
[ 그림 2] 는 7400 IC 칩의 NAND 게이트를 이용한 회로도로 C1, C2 는 충 방전을 반복하며 전류를 흘∙
렸다 멈췄다를 반복하며 led 의 꺼졌다 켜졌다를 반복하여 클럭펄스 신호를 만들어낸다.

[ 그림 3] NOR 게이트를 이용한 TTL 회로도
[ 그림 3] 은 7402 IC 칩의 NOR 게이트를 이용한 회로도로 C1, C2 는 충방전을 반복하며 전류를 흘렸
다 멈췄다를 반복하며 led 의 꺼졌다 켜졌다를 반복하여 클럭펄스 신호를 만들어낸다.
