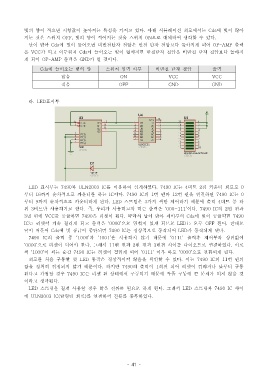

빛의 양이 적으면 저항값이 높아지는 특성을 가지고 있다 아래 시뮬레이션 회로에서는. Cds 에 빛이 많아
지는 것은 스위치 OFF, 빛의 양이 적어지는 것을 스위치 ON 으로 대체하여 생각할 수 있다.
날이 밝아 Cds 에 빛이 들어오면 비반전단자 전압은 반전 단자 전압보다 높아지게 되어 OP-AMP 출력
은 VCC 가 되고 어두워져 Cds 에 들어오는 빛이 없어지면 반전단자 전압은 비반전 단자 전압보다 높아지
게 되어 OP-AMP 출력은 GND 가 될 것이다.
Cds 에 들어오는 빛의 양 스위치 입력 여부 비반전 단자 전압 출력

많음 ON VCC VCC
적음 OFF GND GND

라. LED 표시부

LED 표시부는 7490 과 ULN2003 IC 를 이용하여 설계하였다. 7490 IC 는 4 비트 2 진 카운터 회로로 0
부터 16 까지 순차적으로 카운터를 하는 IC 이다. 7490 IC 의 1 번 핀과 12 번 핀을 연결하면 7490 IC 는 0
부터 9 까지 순차적으로 카운터하게 된다. LED 스트립은 3 가지 색만 제어하기 때문에 출력 4 비트 중 하
위 3 비트만 사용하기로 한다 즉 우리가 사용하고자 하는 출력은. , ‘000~111’ 이다. 7490 IC 의 2 번 핀과
3 번 핀에 VCC 를 공급하면 7490 은 리셋이 된다 따라서 날이 밝아 제어부의. Cds 에 빛이 공급되면 7490
IC 는 리셋이 계속 걸리게 되고 출력은 ‘0000’ 으로 멈춰져 있게 되므로 LED 는 모두 OFF 된다 반대로.
날이 저물어 Cds 에 빛 공급이 중단되면 7490 IC 는 정상적으로 동작되어 LED 가 동작되게 된다.
7490 IC 의 출력 중 ‘1000’ 과 ‘1001’ 은 사용하지 않기 때문에 ‘0111’ 출력후 제어부와 상관없이
‘0000’ 으로 리셋이 되어야 한다 그래서. 11 번 핀과 2 번 핀과 3 번핀 사이를 다이오드로 연결하였다 이로.
써 ‘1000’ 이 되는 순간 7490 IC 는 리셋이 걸리게 되어 ‘0111’ 이후 바로 ‘0000’ 으로 전환되게 된다.
회로를 처음 구동할 첫 LED 동작은 정상적이지 않음을 확인할 수 있다 이는. 7490 IC 의 11 번 핀의
값을 정확히 결정되지 않기 때문이다 하지만. 7490 의 출력이 1 회전 되어 리셋이 걸리거나 낮부터 구동
된다고 가정할 경우 7490 IC 는 리셋 된 상태에서 구동되기 때문에 작품 구동에 큰 문제가 되지 않을 것
이라고 생각된다.
LED 스트립을 길게 사용할 경우 많은 전류를 필요로 하게 된다 그래서. LED 스트립과 7490 IC 사이
에 ULN2003 IC( 달링턴 회로 를 연결하여 전류를 증폭하였다) .
