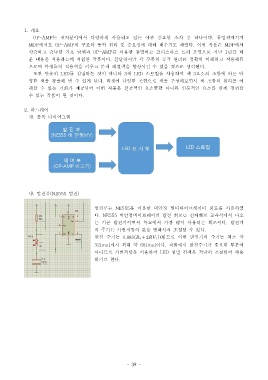

1. 개요
OP-AMP 는 전자분야에서 다양하게 사용되고 있는 아주 중요한 소자 중 하나이다 공업전자기기.
MDP 에서도 OP-AMP 의 구조와 동작 원리 및 중요성에 대해 배우기도 하였다 이번 작품은. MDP 에서
학습하고 습득한 기초 납땜과 OP-AMP 를 이용한 점멸하는 크리스마스 트리 조명으로 지난 1 년간 배
운 내용을 적용하는데 적합한 작품이다 간단하지만 각 부품의 동작 원리를 정확히 이해하고 적용해봄.
으로써 학생들의 적용력을 키우고 문제 해결력을 향상시킬 수 있을 것으로 생각된다.
또한 단순히 LED 를 점멸하는 것이 아니라 3 색 LED 스트립을 사용하여 색 3 요소의 조합에 따른 다
양한 색을 창출해 낼 수 있게 된다 학생이 다양한 조합으로 색을 구성해보면서 색 조합의 원리를 이.
해할 수 있는 기회가 제공되어 이번 작품은 전공적인 요소뿐만 아니라 인문적인 요소를 함께 경험할
수 있는 작품이 될 것이다.

2. 하드웨어
가 블록 다이어그램.

나 발진부. (NE555 발진)

발진부는 NE555 를 이용한 비안정 멀티바이브레이터 회로를 사용하였
다. NE555 비안정바이브레이터 발진 회로는 전자회로 교과서에서 나오
는 기본 발진기이면서 학교에서 가장 많이 사용되는 회로이다 발진기.
의 주기는 가변저항의 값을 변화시켜 조절할 수 있다.
발진 주기는     이므로 이번 발진기의 주기는 최소 약
  
32[ms] 에서 최대 약 68[ms] 이다 작품에서 발진주기가 중요한 부분이.
아니므로 가변저항을 이용하여 LED 점멸 간격을 적당히 조절하여 사용
하기로 한다.
