Page 151 - 2

나 블루투스 모듈. FB155BC
1) 블루투스의 목표 : 저비용으로 근거리 무선 통신 구현 전력 소비 높은 신뢰성 및 저렴한 비용. , .
2) 사용 빈도 : ISM (Industrial, Scientific, Medical) 대역을 필요로하지 않는 대역 사용할 권한.
- 2.400 - 2.4835 GHz, 79 개 채널
- 2.465 - 2.4835 GHz, 23 개 채널 프랑스( )
3) 전송 속도 : 1Mbps ~ 3Mbps
4) 전송 출력 : 1mW (10m, Class2), 100mW (100m Class1)
5) 네트워크 구성 : 마스터 및 슬레이브 관계로 구성됩니다 블루투스 장치는 최대. 7 개의 장치 (AC
L 의 경우 를 동시에 연결할 수 있습니다) .
6) 신뢰성 : 심각한 잡음이 발생하더라도 안정적인 무선 통신을 보장합니다.
7) 블루투스 사양 2.0 지원
8) 8Pins Header 타입의 제품에 손쉽게 적용 가능
9) AT Command 를 지원하며, AT Command 를 이용하여 FB155BC 를 제어 할 수 있습니다.
10) 블루투스 PDA, 블루투스 USB 동글 등과 연결하여 사용하기 쉽습니다.
11) 안정적인 데이터 송수신

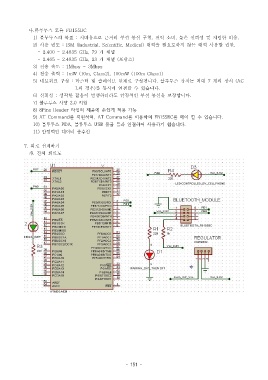

7. 회로 설계하기
가 전체 회로도.

- 151 -
