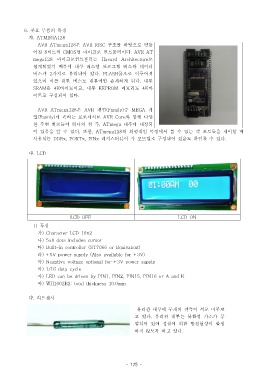

6. 주요 부품의 특징
가. ATMEGA128
AVR ATmega128 은 AVR RISC 구조를 바탕으로 만들
어진 8 비트의 CMOS 형 마이크로 컨트롤러이다. AVR AT
mega128 마이크로컨트롤러는 Havard Architecture 로
설계되었기 때문에 내부 버스인 프로그램 버스와 데이터
버스가 2 가지로 분리되어 있다. FLASH 롬으로 이루어져
있으며 이를 위한 버스도 내부에만 존재하게 된다 내부.
SRAM 은 4K 바이트이고 내부, EEPROM 메모리도 4K 바
이트로 구성되어 있다.

AVR ATmega128 은 AVR 계열(Family) 중 MEGA 계
열(Family) 에 속하는 프로세서로 AVR Core 와 함께 다양
한 주변 회로들이 하나의 칩 즉, ATmega 내부에 내장되
어 있음을 알 수 있다 또한. , ATmega128 의 외형적인 특징에서 볼 수 있는 각 포트들을 제어할 때
사용되는 DDRx, PORTx, PINx 레지스터들이 각 포트별로 구성되어 있음도 확인할 수 있다.

나. LCD

LCD OFF LCD ON
1) 특징
가) Character LCD 16x2
나) 5x8 dots includes cursor
다) Bulit-in controller (ST7066 or Equivalent)
라) +5V power supply (Also available for +3V)
마) Negative voltage optional for +3V power supply
바) 1/16 duty cycle
사) LED can be driven by PIN1, PIN2, PIN15, PIN16 or A and K
아) WH1602B2: total thickness 10.0mm

다 리드센서.

유리관 내부에 두개의 전극이 서로 마주보
고 있다 유리관 내부는 불활성 가스가 봉.
입되어 있어 접점에 의한 방전현상이 발생
하지 않도록 하고 있다.
