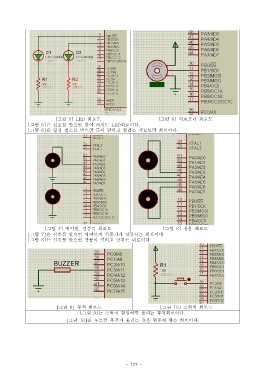

[ 그림 5] LED 회로도 [ 그림 6] 서보모터 회로도
[ 그림 5] 은 신호를 받으면 불이 켜지는 LED 회로이다.
[ 그림 6] 은 일정 펄스를 받으면 문이 닫히고 열리는 서보모터 회로이다.

[ 그림 7] 에어컨 선풍기 회로도, [ 그림 8] 창문 회로도
[ 그림 7] 은 신호를 받으면 에어컨과 선풍기가 작동되는 회로이다.
[ 그림 8] 는 신호를 받으면 창문이 열리고 닫히는 회로이다.

[ 그림 9] 부저 회로도 [ 그림 10] 스위치 회로도
[ 그림 9] 는 도둑이 침입하면 울리는 부저회로이다.
[ 그림 10] 은 누르면 부저가 울리는 것을 멈추게 하는 회로이다.
