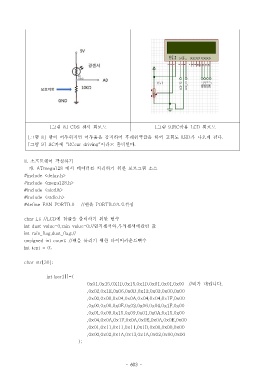

[ 그림 8] CDS 센서 회로도 [ 그림 9]RC 카용 LCD 회로도

[ 그림 8] 방이 어두워지면 어두움을 감지하여 후레쉬역할을 하여 고휘도 LED 가 나오게 된다.
[ 그림 9] RC 카에 “RCcar driving“ 이라고 출력된다.

8. 소프트웨어 작성하기
가. ATmega128 에서 데이터를 처리하기 위한 프로그램 소스
#include <delay.h>
#include <mega128.h>
#include <alcd.h>
#include <stdio.h>
#define FAN PORTB.0 // 팬을 PORTB.0 으로설정

char j,i; //LCD 에 한글을 출력하기 위한 변수
int dust_value=0,rain_value=0;// 먼지센서와 우적센서에관한 값,
int rain_flag,dust_flag;//
unsigned int count; // 팬을 돌리기 위한 타이머카운트변수
int tcnt = 0;

char str[30];

int kor1[]={
0x01,0x15,0X1D,0x15,0x1D,0x01,0x01,0x00 // 비가 내립니다.
,0x02,0x1E,0x06,0x0B,0x12,0x02,0x00,0x00
,0x00,0x00,0x04,0x0A,0x04,0x04,0x1F,0x00
,0x00,0x00,0x0E,0x02,0x06,0x04,0x1F,0x00
,0x01,0x09,0x15,0x09,0x01,0x0A,0x15,0x00
,0x04,0x0A,0x1F,0x0A,0x0E,0x0A,0x0E,0x00
,0x01,0x11,0x11,0x11,0x1D,0x01,0x00,0x00
,0x00,0x02,0x1A,0x13,0x1A,0x02,0x00,0x00
};
