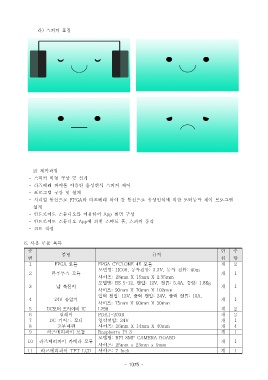

Page 1075 - 3-2

라 스피커 표정)

2) 제작과정
- 스피커 외형 구상 및 설계
- 라즈베리 파이를 이용한 음성인식 스피커 제어
- 프로그램 구상 및 설계
- 시리얼 통신으로 FPGA 와 라즈베리 파이 간 통신으로 음성인식에 의한 모터동작 제어 프로그램
설계
- 안드로이드 스튜디오를 이용하여 App 화면 구성
- 안드로이드 스튜디오 App 에 의한 스마트 홈 스피커 동작,
- 코드 작성

6. 사용 부품 목록
순 단 수
품명 규격
번 위 량
1 FPGA 모듈 FPGA CYCLONE 4E 모듈 개 2
모델명: HC06, 동작전압: 3.3V, 동작 전류: 40m
2 블루투스 모듈 개 1
사이즈: 28mm X 15mm X 2.35mm
모델명: ES 5-12, 전압: 12V, 전류: 5.4A, 중량: 1.8Kg
3 납 축전지 개 1
사이즈: 90mm X 70mm X 102mm
입력 전압: 12V, 출력 전압: 24V, 출력 전류: 10A,
4 24V 승압기 개 1
사이즈: 75mm X 60mm X 30mm
5 DC 모터 드라이버 IC L298 개 2
6 릴레이 PDA1-203R 개 2
7 DC 기어드 모터 입력전압: 24V 개 1
8 고무바퀴 사이즈: 26mm X 14mm X 40mm 개 4
9 라즈베리파이 모듈 Raspberry Pi 3 개 1
모델명: RPI 8MP CAMERA BOARD
10 라즈베리파이 카메라 모듈 개 1
사이즈: 25mm x 23mm x 9mm
11 라즈베리파이 TFT LCD 사이즈: 7 Inch 개 1
