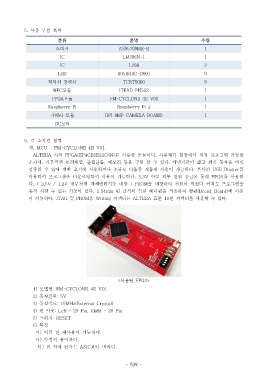

Page 539 - 3-2

5. 사용 부품 목록
분류 품명 수량
스피커 AS05709MR-R 1

IC LM386N-1 1
IC L298 2

LED R05RGBC-D001 9
적외선 광센서 TCRT5000 9
NFC 모듈 ITEAD PN532 1
FPGA 모듈 FM-CYCLONE 4E V01 1

Raspberry Pi Raspberry Pi 2 1
카메라 모듈 RPI 8MP CAMERA BOARD 1
DC 모터

6. 각 소자별 설명
가. MCU – FM-CYCLONE 4E V01
ALTERA 사의 FPGA(EP4CE6E22C8N) 를 이용한 모듈이다 사용자가 현장에서 직접 프로그램 가능한.
소자다 기본적인 논리게잍 플립플롭 메모리 등을 구현 할 수 있다 개발기간이 짧고 회로 동작을 바로. , , .
검증할 수 있어 개발 초기에 사용하거나 소규모 다품종 제품에 사용이 가능하다 본사의. USB Blaster 를
이용하여 프로그램을 다운로딩하여 사용이 가능하다. 3.3V 단일 외부 전원 공급을 통해 FPGA 를 사용한
다. ( 2.5V / 1.2V 내부전원 자체변환기능 내장 ) PROM 을 내장하여 전원이 꺼졌다 커져도 프로그램을
유지 시킬 수 있는 기능이 있다. 2.54mm 핀 간격의 일렬 헤더핀을 적용하여 빵판(Bread Board) 에 사용
이 가능하다. JTAG 및 PROM 용 Writing 커넥터는 ALTERA 표준 10 핀 커넥터를 사용할 수 있다.

< 사용된 FPGA>
1) 모델명: FM-CYCLONE 4E V01
2) 동작전원: 5V
3) 동작속도: 16MHz(External Crystal)
4) 핀 아웃: Left – 29 Pin, Right – 29 Pin
5) 스위치: RESET
6) 특징
가 여러 번 재사용이 가능하다) .
나 수정이 용이하다) .
다 칩 자체 단가는) ASIC 보다 비싸다.
