라 다품종 소량생산 제품에 적합하다) .

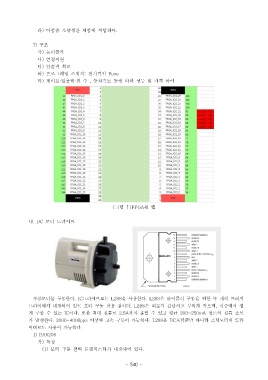

7) 구조
가 논리블록)
나 연결자원)
다 입출력 회로)
라 프로그래밍 스위치 전기적인) : Fuse
마 게이트 입출력 핀 수) · · , 동작속도 등에 따라 성능 및 가격 차이

[ 그림 ↑ ]FPGA 핀 맵

나. DC 모터 드라이브

수중모터를 구동한다. IC 드라이브로는 L298 을 사용한다. L298 은 바이폴러 구동을 위한 두 개의 브리지
드라이버가 내장되어 있는 모터 구동 전용 칩이다. L298 은 회로가 간단하고 부피가 작으며 시중에서 쉽,
게 구할 수 있는 IC 이다 또한 최대 전류로. 2.5A 까지 흘릴 수 있고 평균 200~250mA 정도의 전류 소모
가 발생한다. 2000~4000pps 이상의 고속 구동이 가능하다. L298 은 DC 모터뿐만 아니라 스텝모터의 드라
이버로도 사용이 가능하다.
1) BA6208
가 특징)
(1) 모터 구동 전력 트랜지스터가 내장되어 있다.
