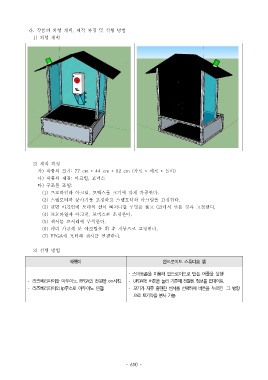

Page 610 - 3-2

라 작품의 외형 계획 제작 과정 및 실행 방법. ,
1) 외형 계획

2) 제작 과정
가 작품의 크기) : 77 cm * 44 cm * 82 cm ( 가로 * 세로 * 높이)
나 작품의 재질 아크릴 포맥스) : ,
다 구조물 조립) :
(1) 프로파일과 아크릴 포맥스를 크기에 맞게 가공한다, .
(2) 스텝모터와 분사기를 고정하고 스텝모터와 아크릴을 고정한다.
(3) 뒷면 아크릴에 모터의 선이 빠져나갈 구멍을 뚫고 (2) 에서 만든 것과 고정한다.
(4) 프로파일과 아크릴 포맥스를 조립한다, .
(5) 센서를 모서리에 부착한다.
(6) 미리 가공해 둔 아크릴을 휜 후 지붕으로 고정한다.
(7) FPGA 에 모터와 센서를 연결한다.

3) 실행 방법

왜왱이 안드로이드 스튜디오 앱

- 스마트폰을 이용해 안드로이드로 만든 어플을 실행.
- 라즈베리파이와 아두이노, FPGA 의 전원을 on 시킴. - UPDATE 버튼을 눌러 기존에 전달된 정보를 업데이트.
- 라즈베리파이의 ip 주소로 아두이노 연결. - 모기가 자주 출현한 센서를 선택하여 버튼을 누르면 그 방향
으로 모기약을 분사 가능.

- 610 -
