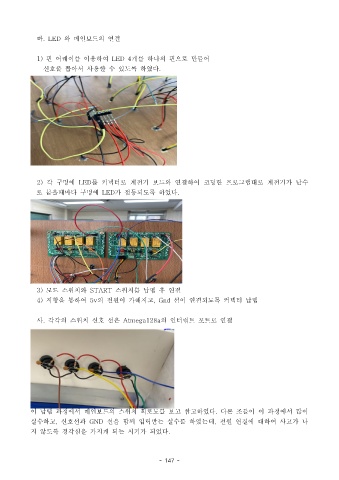

바. LED 와 메인보드의 연결

1) 핀 어레이를 이용하여 LED 4 개를 하나의 핀으로 만들어
신호를 뽑아서 사용할 수 있도록 하였다.

2) 각 구멍에 LED 를 커넥터로 계전기 보드와 연결하여 코딩한 프로그램대로 계전기가 난수

로 붙을때마다 구멍에 LED 가 점등되도록 하였다.

3) 모드 스위치와 START 스위치를 납땜 후 연결
4) 저항을 통하여 5v 의 전원이 가해지고, Gnd 선이 연결되도록 커넥터 납땜

사 각각의 스위치 신호 선은 . Atmega128a 의 인터럽트 포트로 연결

이 납땜 과정에서 메인보드의 스위치 회로도를 보고 참고하였다 다른 조들이 이 과정에서 많이 .
실수하고 신호선과 , GND 선을 함께 입력받는 실수를 하였는데 전원 연결에 대하여 사고가 나,
지 않도록 경각심을 가지게 되는 시기가 되었다.
