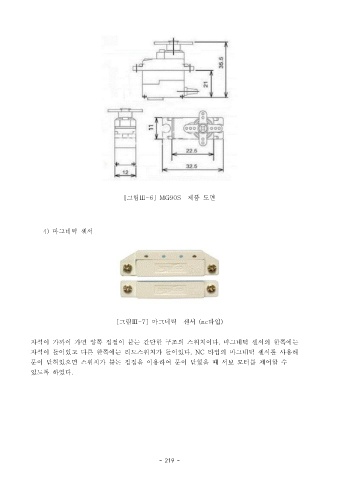

[ 그림 -6] MG90S Ⅲ 제품 도면
4) 마그네틱 센서
[ 그림 -7] Ⅲ 마그네틱 센서 (nc 타입)
자석이 가까이 가면 양쪽 접점이 붙는 간단한 구조의 스위치이다 마그네틱 센서의 한쪽에는 .
자석이 들어있고 다른 한쪽에는 리드스위치가 들어있다. NC 타입의 마그네틱 센서를 사용해
문이 닫혀있으면 스위치가 붙는 접점을 이용하여 문이 닫혔을 때 서보 모터를 제어할 수
있도록 하였다.
