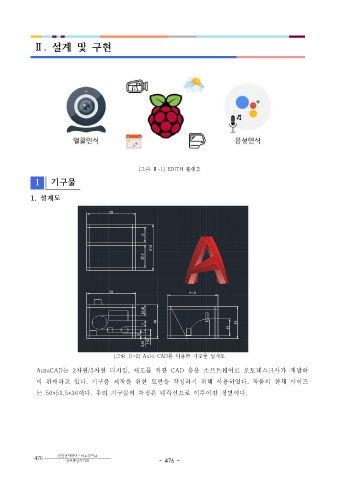

Ⅱ . 설계 및 구현
[ 그림 Ⅱ -1] EDITH 플랫폼
1 기구물
1. 설계도
[ 그림 Ⅱ -2] Auto CAD 를 이용한 기구물 설계도
AutoCAD 는 차원 차원 디자인 제도를 위한 2 /3 , CAD 응용 소프트웨어로 오토테스크사가 개발하
여 판매하고 있다 기구물 제작을 위한 도면을 작성하기 위해 사용하였다 작품의 전체 사이즈. .
는 50*51.5*36 이다 우리 기구물의 특징은 대각선으로 이루어진 정면이다. .
