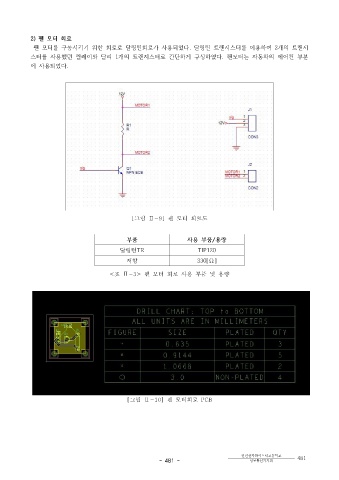

2) 팬 모터 회로
팬 모터를 구동시키기 위한 회로로 달링턴회로가 사용되었다 달링턴 트랜지스터를 이용하여 개의 트랜지. 2
스터를 사용했던 릴레이와 달리 개의 트랜지스터로 간단하게 구성하였다 팬모터는 자동차의 에어컨 부분1 .
에 사용되었다.

[ 그림 Ⅱ -9] 팬 모터 회로도

부품 사용 부품 용량/
달링턴TR TIP120
저항 330[Ω]

< 표 Ⅱ -3> 팬 모터 회로 사용 부품 및 용량

[ 그림 Ⅱ -10] 팬 모터회로 PCB
