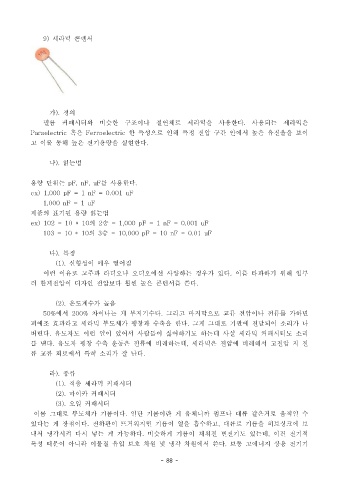

9) 세라믹 콘덴서
가). 정의
필름 커패시터와 비슷한 구조이나 절연체로 세라믹을 사용한다. 사용되는 세라믹은
Paraelectric 혹은 Ferroelectric 한 특성으로 인해 특정 전압 구간 안에서 높은 유전율을 보이
고 이를 통해 높은 전기용량을 실현한다.
나). 읽는법
용량 단위는 pF, nF, uF 를 사용한다.
ex) 1,000 pF = 1 nF = 0.001 uF
1,000 nF = 1 uF
제품의 표기된 용량 읽는법
ex) 102 = 10 * 10 의 승 2 = 1,000 pF = 1 nF = 0.001 uF
103 = 10 * 10 의 승 3 = 10,000 pF = 10 nF = 0.01 uF
다). 특징
(1). 선형성이 매우 떨어짐
이런 이유로 고주파 라디오나 오디오에선 사양하는 경우가 있다 이를 타파하기 위해 일부.
러 한계전압이 디자인 전압보다 훨씬 높은 콘덴서를 쓴다.
(2). 온도계수가 높음
50% 에서 200% 차이나는 게 부지기수다 그리고 마지막으로 교류 전압이나 전류를 가하면 .
피에조 효과라고 세라믹 부도체가 팽창과 수축을 한다 그게 그대로 기판에 전달되어 소리가 나.
버린다 유도자도 이런 일이 있어서 사람들이 싫어하기도 하는데 사실 세라믹 커패시터도 소리.
를 낸다 유도자 팽창 수축 운동은 전류에 비례하는데 세라믹은 전압에 비례해서 고전압 저 전. ,
류 교류 회로에서 특히 소리가 잘 난다.
라). 종류
(1). 적층 세라믹 커패시터
(2). 마이카 커패시터
(3). 오일 커패시터
이름 그대로 부도체가 기름이다 일단 기름이란 게 유체니까 펌프나 대류 같은거로 움직일 수 .
있다는 게 장점이다 전하판이 뜨거워지면 기름이 열을 흡수하고 대류로 기름을 히트싱크에 보. ,
내서 냉각시켜 다시 넣는 게 가능하다 비슷하게 기름이 채워진 변전기도 있는데 이건 전기적 . ,
특성 때문이 아니라 이물질 유입 보호 차원 및 냉각 차원에서 쓴다 보통 고에너지 상용 전기기.
