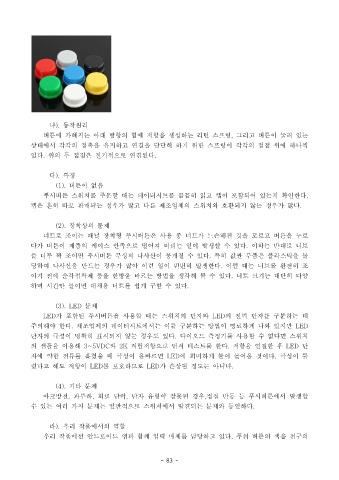

나). 동작원리
버튼에 가해지는 아래 방향의 힘에 저항을 생성하는 리턴 스프링 그리고 버튼이 눌려 있는 ,
상태에서 각각의 접촉을 유지하고 연결을 단단히 하기 위한 스프링이 각각의 접점 위에 하나씩
있다 위의 두 접점은 전기적으로 연결된다. .
다). 특징
(1). 버튼이 없음
푸시버튼 스위치를 주문할 때는 데이터시트를 꼼꼼히 읽고 캡이 포함되어 있는지 확인한다.
캡은 흔히 따로 판매되는 경우가 많고 다른 제조업체의 스위치와 호환되지 않는 경우가 많다.
(2). 장착상의 문제
너트로 조이는 패널 장착형 푸시버튼은 사용 중 너트가 느슨해진 것을 모르고 버튼을 누르
다가 버튼이 제품의 케이스 안족으로 떨어져 버리는 일이 발생할 수 있다 이와는 반대로 너트.
를 너무 꽉 조이면 푸시버튼 부싱의 나사산이 뭉개질 수 있다 특히 값싼 부품은 플라스틱을 몰.
딩하여 나사산을 만드는 경우가 많아 이런 일이 빈번히 발생한다 이럴 대는 너트를 완전히 조.
이기 전에 순각접착제 등을 한방울 바르는 방법을 생각해 볼 수 있다 너트 크기는 대단히 다양.
하며 시간만 들이면 대체용 너트를 쉽게 구할 수 있다.
(3). LED 문제
LED 가 포함된 푸시버튼을 사용할 때는 스위치의 단자와 LED 의 전력 단자를 구분하는 데
주의해야 한다 제조업체의 데이터시트에서는 이를 구분하는 방법이 명료하게 나와 있지만 . LED
단자의 극성이 명확히 표시되지 않는 경우도 있다 다이오드 측정기를 사용할 수 없다면 스위치.
의 샘플을 이용해 3~5VDC 와 2K 직렬저항으로 먼저 테스트를 한다 저항을 연결한 후 . LED 단
자에 약한 전류를 흘렸을 때 극성이 올바르면 LED 에 희미하게 불이 들어올 것이다 극성이 틀.
렸다고 해도 저항이 LED 를 보호하므로 LED 가 손상될 정도는 아니다.
(4). 기타 문제
아크방전 과부하 회로 단락 단자 유형이 잘못된 경우 접점 반동 등 푸시버튼에서 발생할 , , , ,
수 있는 여러 가지 문제는 일반적으로 스위치에서 발견되는 문제와 동일하다.
라). 우리 작품에서의 역할
우리 작품에선 안드로이드 앱과 함께 입력 매체를 담당하고 있다 푸쉬 버튼의 색을 전구의 .
